Устройство сцепления

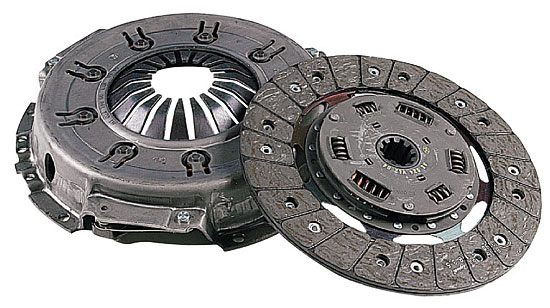

Сцепление ВАЗ-2109, как и у большинства иномарок, сухое, однодисковое, с центральной нажимной пружиной. Кожух сцепления крепится к маховику шестью болтами, а с нажимным диском соединяется тремя парами упругих пластин. Такая упругая связь обеспечивает передачу крутящего момента от кожуха сцепления на нажимной диск, а также осевое перемещение нажимного диска в кожухе при выключении сцепления. Кроме того, соединительные пластины за счет своей упругости отводят нажимной диск от ведомого диска при выключении сцепления. Ведомый диск в сборе с демпфером расположен на шлицах первичного вала коробки передач.
Привод выключения сцепления механический с пружинным усилителем (сервомеханизмом). Педали сцепления и тормоза подвешены на общей оси к кронштейну. К педали сцепления приварен рычаг усилителя, который шарнирно соединяется с толкателем. Конец толкателя закреплен скобой. На конце толкателя между опорной шайбой и опорой установлена предварительно сжатая пружина. Опора упирается в гнездо кронштейна, приваренного к кронштейну педалей. Верхняя часть педали соединяется с серьгой троса привода сцепления. Нижний наконечник оболочки троса зажат в гнезде кронштейна двумя регулировочными гайками с шайбами. На нижнем конце троса крепится поводок, который пальцем соединяется с рычагом вилки выключения сцепления. Нижний конец троса закрыт чехлом. Верхний наконечник оболочки троса расположен в резиновом буфере, который торцом упирается в гнездо передка кузова.
Для снижения уровня шума в автомобиле в приводе сцепления используются резиновые детали, не допускающие вибрации. В то же время они обеспечивают эластичность привода сцепления. Поэтому по усилию на педали иногда трудно уловить конец ее свободного хода. Вследствие этого свободный ход проверяйте на рычаге вилки выключения сцепления.
Снятие сцепления и его привода
Предварительно снимите коробку передач. Затем открутите болты крепления кожуха (корзинки) сцепления к маховику и снимите кожух сцепления в сборе с нажимным диском. При этом освобождается ведомый диск сцепления.
Для снятия привода выключения сцепления ослабьте регулировочные гайки и выньте нижнюю часть троса из гнезда кронштейна крепления оболочки троса. Затем отсоедините поводок от рычага вилки выключения сцепления. Снимите с педали серьгу троса. Выньте трос в сборе с буфером из щита передка кузова.
Для снятия педали сцепления зафиксируйте пружину на толкателе шплинтом или проволокой диаметром 2 мм, установив их в отверстие толкателя под опорой. Для поиска отверстия в нужном положении поверните педаль сцепления на оси. Затем снимите оттяжную пружину педали тормоза и ось педалей, вынув предварительно скобу из канавки оси педалей. Снимите педаль сцепления в сборе с пружинным усилителем.
При необходимости замены вилки выключения сцепления выпрессуйте наружную втулку из картера сцепления, выньте вилку, затем установите новую вилку и запрессуйте втулку, предварительно заложив в нее смазку. Проверка технического состояния и контроль сцепления
Проверьте состояние ведомого диска. Фрикционные накладки замените новыми при появлении растрескиваний, уменьшении расстояния между заклепкой и рабочей поверхностью до 0,2 мм, а также при неравномерном износе и односторонних задирах. При ремонте ведомого диска (замене накладок) надо использовать приспособление для замены фрикционных накладок ведомого диска. Торцовое биение рабочей поверхности фрикционных накладок не должно превышать 0,5 мм. Если оно больше, то диск выправьте, используя ключ для правки ведомого диска, или замените новым.
Для проверки состояния ведущей части сцепления установите кожух сцепления в сборе с нажимным диском на приспособление с промежуточным кольцом толщиной 8,3 мм. Это приспособление имитирует маховик с ведомым диском. Закрепив кожух сцепления, выполните три хода выключения, прикладывая на лепестки нажимной пружины нагрузку не более 137,8 кгс, и замерьте величину отхода нажимного диска. Ходу выключения (7+0,1) мм концов лепестков должен соответствовать ход диска не менее 1,4 мм.
Замерьте расстояние от основания приспособления до плоскости концов лепестков пружины. Оно должно быть 32,6—34,6 мм для нового сцепления. В процессе работы сцепления за счет износа дисков сцепления этот размер увеличивается. Если он достигнет 43 мм или перемещение нажимного диска будет меньше 1,4 мм, — замените кожух сцепления в сборе с нажимным диском.
Проверьте упругость пружин. Оттяжная пружина вилки выключения сцепления должна иметь длину: 102 мм под усилием 23,5+2,4 кгс; 91 мм под усилием 12,3+1,2 кгс; 81 мм — в свободном состоянии. Длина пружины усилителя привода выключения сцепления должна быть 30,6 мм под усилием 54,9+0,6 кгс; 44 мм под усилием (31,5+0,7) кгс; 62 мм в свободном состоянии.
Проверьте состояние троса. Прежде всего убедитесь в прочном креплении наконечников троса, поводка и серьги, а также в том, что трос свободно перемещается внутри оболочки. Проверьте состояние оболочки троса, резиновых буферов и втулок, защитного чехла, серьги и поводка. При повреждении троса и других его элементов, при ослаблении наконечников замените трос новым.
Установка сцепления и его привода
Ведется в последовательности, обратной снятию. При этом: проверьте состояние шлицев на ступице ведомого диска и на первичном валу коробки передач, шлицы очистите и смажьте тонким слоем молибденовой (синей) смазки; установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и перед затягиванием крепежных винтов корзинки сцепления к маховику отцентрируйте положение диска в корзинке относительно маховика, вставив в шлицевое отверстие оправку, имитирующую конец первичного вала коробки передач; смажьте втулки педалей и места соединения пружинного усилителя с педалью и кронштейном консистентной смазкой.
Пружинный усилитель привода сцепления разбирайте и собирайте только при необходимости в приспособлении для сборки пружинного механизма (сервомеханизма). При сборке смажьте толкатель в отверстии опоры и втулку толкателя смазкой. После установки педали сцепления на автомобиль необходимо удалить технологический шплинт, фиксирующий пружину усилителя на толкателе. Регулировка свободного хода рычага вилки выключения сцепления
Свободный ход на рычаге в исходном положении привода должен составлять 3,5—4,0 мм. Его регулируйте гайками, изменяя положение нижней ветви троса относительно кронштейна.
Порядок регулировки следующий. Ослабьте гайки и установите щуп Ж1,5 мм в окошко поводка троса так, чтобы он расположился между кромкой поводка и гнездом рычага вилки выключения сцепления. Затем затяните гайки до устранения зазоров в приводе выключения сцепления. Вынув щуп, проверьте величину свободного хода рычага вилки выключения сцепления.
|
